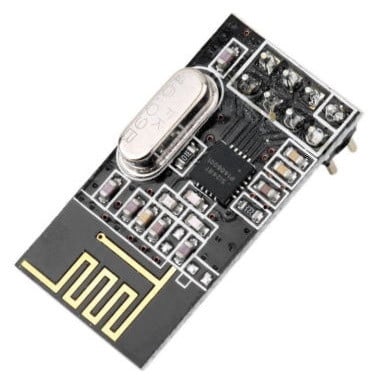

NRF24L01 وحدة الإرسال والاستقبال اللاسلكية 2.4 جيجا هرتز NF-01-S – SI24R1
إن nRF24L01 عبارة عن جهاز إرسال واستقبال RF متكامل للغاية ومنخفض الطاقة للغاية (ULP) بسرعة 2 ميجا بت في الثانية لنطاق ISM (الصناعي والعلمي والطبي) بتردد 2.4 جيجا هرتز. مع تيارات RX/TX القصوى أقل من 14 مللي أمبير، ووضع خفض الطاقة الفرعي μA، وإدارة الطاقة المتقدمة، ونطاق إمداد من 1.9 إلى 3.6 فولت، يوفر nRF24L01 حل ULP حقيقيًا يتيح عمر بطارية يمتد لأشهر إلى سنوات عند التشغيل على الخلايا المعدنية أو بطاريات AA/AAA. بالإضافة إلى ذلك، يقوم مسرع بروتوكول الأجهزة ShockBurst™ المحسن بتفريغ وظائف البروتوكول الحرجة للوقت من وحدة التحكم الدقيقة للتطبيق مما يتيح تنفيذ اتصال لاسلكي متقدم وقوي باستخدام وحدات تحكم دقيقة منخفضة التكلفة تابعة لجهات خارجية.
تدمج وحدة nRF24L01 جهاز إرسال واستقبال RF كامل بتردد 2.4 جيجا هرتز، ومركب الترددات اللاسلكية، ومنطق النطاق الأساسي بما في ذلك مسرع بروتوكول الأجهزة المعزز ShockBurst™ الذي يدعم واجهة SPI عالية السرعة لوحدة التحكم في التطبيق، مما يسمح بواجهة سهلة لوحدات التحكم الدقيقة، وهو مثالي للاتصال منخفض التكلفة بين Arduino الأجهزة المتوافقة.
تشغيل نطاق ISM بتردد 2.4 جيجا هرتز في جميع أنحاء العالم
• ما يصل إلى 2Mbps على معدل البيانات الجوية
• تشغيل منخفض للغاية للطاقة
• 11.3mA TX عند طاقة خرج 0dBm
• 12.3 مللي أمبير RX بمعدل بيانات هواء 2 ميجابت في الثانية
• 900nA في السلطة إلى أسفل
• 22μA في وضع الاستعداد-I
• على رقاقة منظم الجهد
• نطاق العرض من 1.9 إلى 3.6 فولت
• تعزيز ShockBurst™
• التعامل التلقائي مع الحزم
• التعامل مع المعاملات حزمة السيارات
• 6 أنابيب بيانات MultiCeiver™
يجب توصيل VCC للوحدة بمصدر إمداد يتراوح بين 1.9 إلى 3.6 فولت. سيؤدي توصيل الوحدة بمصدر 5V الخاص بـ Arduino إلى إتلافها. تحتوي الوحدة على DIO بقدرة 5V، وبالتالي من الآمن ربطها مباشرة بـ 5V DIO في لوحة Arduino. يرجى أيضًا الانتباه إلى أننا شهدنا في الماضي حالات تتجاوز فيها طاقة الإرسال القصوى للوحدات ما يستطيع مصدر 3.3 فولت الموجود على لوحة Arduino توفيره. لذلك نقترح أنه عند تشغيل الوحدة مباشرة من لوحة Arduino، يجب عليك توصيل مكثف بقوة 10 فائق التوهج أو أكبر عبر منافذ الوحدات VCC وGND.
